DK24-3芯圆型防水航空插头电源连接器
单手快插，双重锁紧
尺寸规格
M24
产品芯数
3芯
防护等级
IP68/IPX9K
额定电流
20A
额定电压
500V
产品系列
DK系列
接线类型
焊接
接口类型
PIN针
插拔次数
≥2000次
符合产品认证：
UL
TUV
CQC
CE
RoHS
REACH
体系认证：
IATF 16949
ISO 13485
ISO 9001
ISO 14001
ISO 50001
ISO 45001
不同规格
料号：DK-24-J03PE-02-002/DK-24-C03PP-02-002 复制
料号：DK-24-C03PP-02-002 复制
料号：DK-24-J03PP-02-002 复制
料号：DK-24-C03PE-02-002 复制
料号：DK-24-J03PE-02-002 复制
料号：DK-24-J03PE-02-002/DK-24-C03SX-02-402 复制
料号：DK-24-C03PE-02-002/DK-24-J03SX-02-402 复制
料号：DK-24-C03SX-02-402 复制
料号：DK-24-J03SX-02-402 复制
料号：DK-24-C03PE-02-002/DK-24-J03PP-02-002 复制

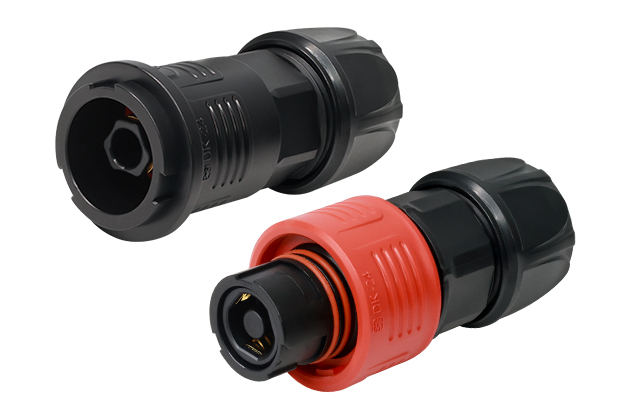

母插头+对接公插座（镀金）

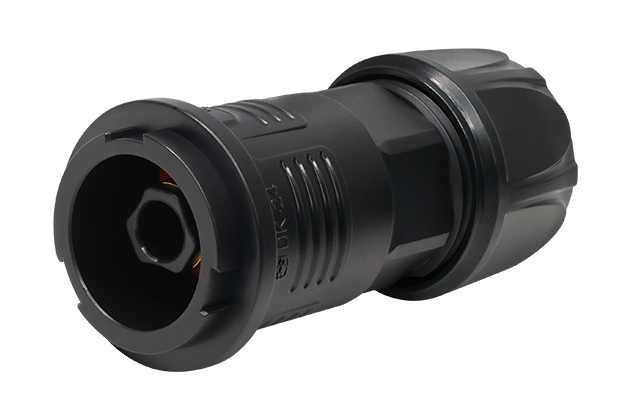

对接公插座（镀金）

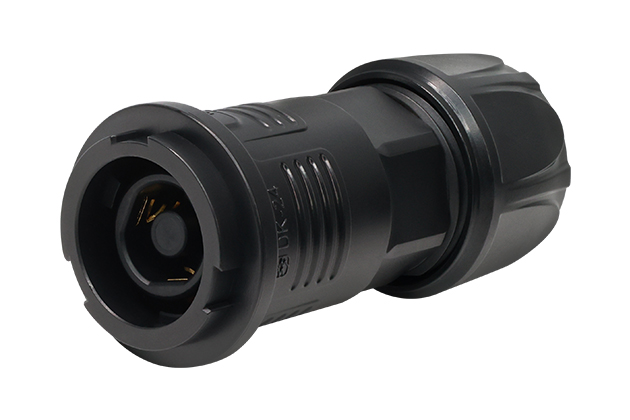

对接母插座（镀金）

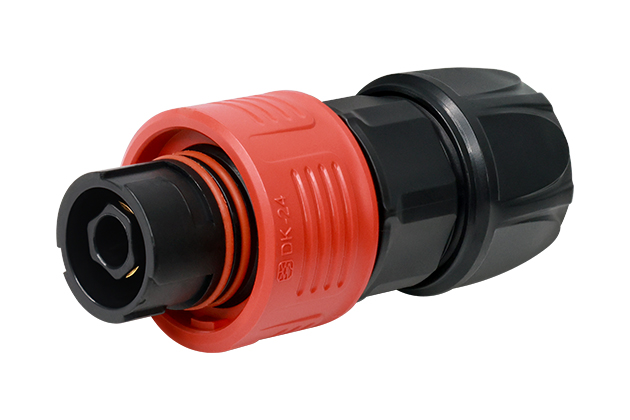

公插头（镀金）

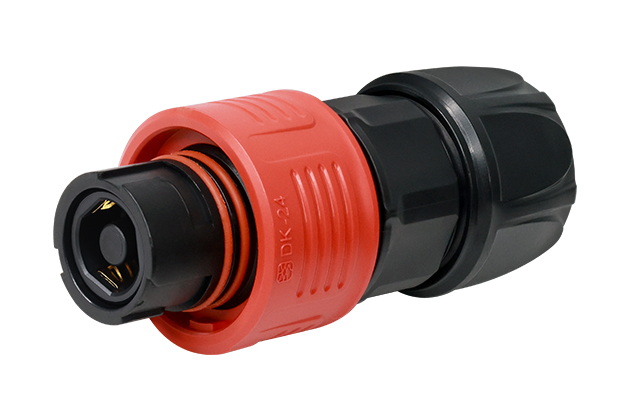

母插头（镀金）

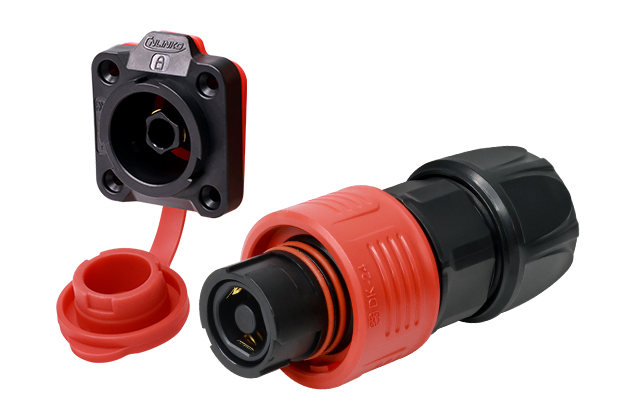

母插头+四孔公插座（镀金）

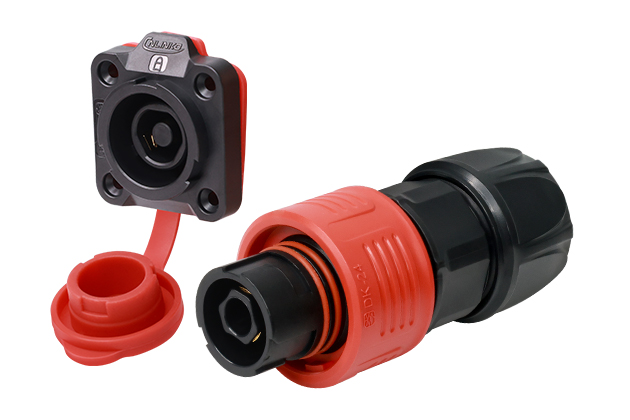

公插头+四孔母插座（镀金）

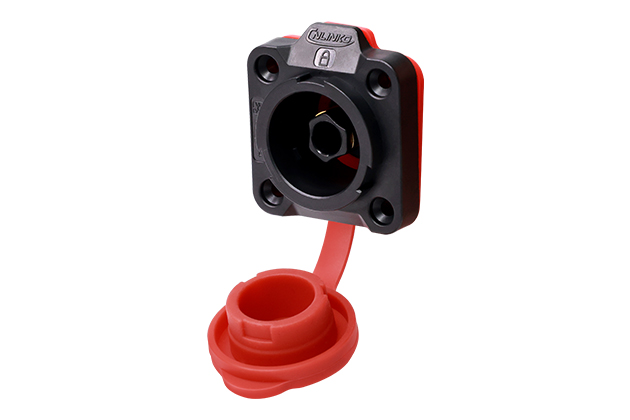

四孔公插座（镀金）

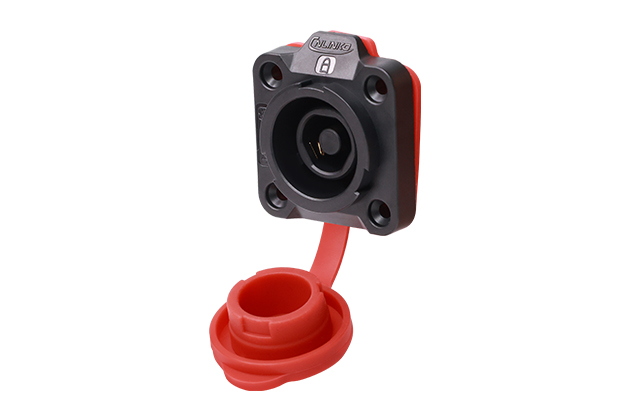

四孔母插座（镀金）
公插头+对接母插座（镀金）
插头槽位与插座腔体内凸台配合，插头旋转，
再通过外圈与插座前端槽口配合进行二次锁紧
产品优势
凌科DK24系列双锁快插连接器是面向LED屏幕、照明、焊机、船舶专用电源等领域的工业级防水连接器，采用全塑胶轻量化结构，兼具耐腐蚀、抗盐雾与紧凑安装优势。其双重锁紧设计，推入即可快速锁定，再通过旋锁进一步加固，实现单手快插与连接稳固兼顾；弹片贴合触点有助于提升导电稳定性，端面与侧面双重密封实现IP68/IPX9K高防护，可应对潮湿、粉尘及户外复杂环境。该系列拥有3项发明专利及2项实用新型专利，可为空间受限、重量敏感及需频繁维护的设备提供可靠电源连接方案。
弹片贴合 导电更稳
减少接触间隙带来的不稳定
2000+次插拔，更耐用
适合频繁维护与重复连接
工业级可靠性 适应复杂工况
面对潮湿、温差、户外、腐蚀等环境
多项防护指标，保障长期稳定连接
双重密封 防护更可靠
端面密封 + 侧面密封
锁紧后形成稳定密封保护
产品可靠性保障
插拔耐久验证
≥2000次插拔寿命
满足频繁连接与维护需求
满足频繁连接与维护需求
振动连接验证
插座锁定＋外圈锁紧
应对振动拉扯，连接稳固不易松脱
应对振动拉扯，连接稳固不易松脱
防护性能验证
IP68 / IPX9K
适应浸水、高压冲洗及户外环境
适应浸水、高压冲洗及户外环境
电气安全验证
2000V AC耐压
绝缘电阻≥500MΩ
绝缘电阻≥500MΩ
导电温升验证
接触电阻≤1.0mΩ
20A条件下温升≤30K
20A条件下温升≤30K
凌科方案 VS 市场方案
| 对比维度 | 锁定可靠性 | 安装维护 | 产品组合 | 技术支持 |
|---|---|---|---|---|
| 凌科方案（推荐） | 凌科DK24系列双锁快插连接器采用一级锁合与二级外圈锁紧设计，并提供清晰的“咔嗒”反馈，有效降低振动、拉扯及移动工况下的意外松脱风险。 | 凌科DK24系列双锁快插连接器采用快插连接结构，插合状态可快速确认，减少反复检查；连接与解锁操作简单，提升设备安装、调试及后期维护效率。 | 凌科覆盖电源、信号、数据等全类型连接产品，提供一站式连接方案，减少跨品牌采购成本与匹配风险。 | 凌科提供7×24小时技术支持，支持非标定制开发，从产品选型、方案到交付提供全流程服务。 |
| 市场普通方案 | 普通连接器多采用单重锁定结构，缺少二次防松保护及插合反馈，在持续振动、外力拉扯等工况下存在松动或脱落风险。 | 部分传统连接器安装步骤较多，插合状态不易判断，需要反复检查确认，增加设备安装、调试及后期维护时间。 | 产品类型单一，需多品牌组合采购，兼容性不足，选型复杂，供应链管理成本较高。 | 响应周期较长，缺少定制开发能力，难以满足项目差异化需求。 |
产品尺寸
产品参数
注：如果您需要查看更详情的规格参数表，请前往“下载中心”进行查看下载.
